Kurvengesteuerte Schrittgetriebe - Globoid- und Parallelkurvengetriebe

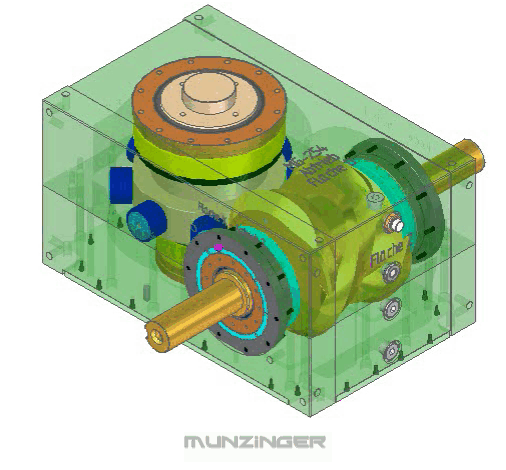

Globoidkurvengetriebe - Typ MG

Das Globoidkurvengetriebe MG (Munzinger Globoidkurvengetriebe) ist unser flexibelstes Kurvengetriebe.

Es bietet hervorragende Leistung für jede Anzahl an Schritten und jede Bewegung sowie nahezu jede Geschwindigkeit und Last.
Getriebe der Baureihe MG zeichnen sich durch eine sehr hohe Steifigkeit aus.

MG - PDF Katalog ➜

Unsere Globoidkurvengetriebe MG überzeugen durch:

• Durchgehärtete Kurven für höchste Beanspruchung
• Hochleistungskurvenrollen - höhere Lebensdauer
• Spielfrei vorgespannte Lager
• Gehäuse aus Grauguss - optimale Schwingungsdämpfung
• An- und Abtriebswellen aus hochfesten Vergütungsstahl

Globoidkurvenrundtisch - Typ MRT

Das Globoidkurvengetriebe MRT (Munzinger RundTisch) ist unser Schwerlast-Globoidrundtisch.

Durch den größeren Rollensternradius im Vergleich zum Typ MG, besitzen diese Getriebe eine noch höhere Genauigkeit sowie Steifigkeit.
Eine große Mittenbohrung in der Abtriebswelle erlaubt die Durchführung verschiedener Medien (Druckluft, Elektrizität usw.). Zusätzlich kann bei diesem Typ ein feststehende Mittelsäule installiert werden. Eine große Anzahl an Schritten, Schaltwinkeln und Bewegungsgesetzen ist verfügbar.

MRT - PDF Katalog ➜

Unsere Globoidkurvengetriebe MRT überzeugen durch:

• Durchgehärtete Kurven für höchste Beanspruchung
• Hochleistungskurvenrollen - höhere Lebensdauer
• Spielfrei vorgespannte Lager
• Gehäuse aus Grauguss - optimale Schwingungsdämpfung
• An- und Abtriebswellen / Flansche aus hochfesten Vergütungsstahl

Parallelkurvengetriebe - Typ MP

Das Parallelkurvengetriebe MP (Munzinger Parallelkurvengetriebe) findet dort Anwendung, wo parallele Antriebs- und Abtriebswellen notwendig sind.
Es wird bei Anwendungen mit wenigen Schritten eingesetzt.

Getriebe der Reihe MP eignen sich durch deren Steifigkeit für den Einsatz bei hohen Geschwindigkeiten. Eine große Anzahl an Schritten, Schaltwinkeln und Bewegungsgesetzen ist auch hier verfügbar.

MP - PDF Katalog ➜

Allg. Eigenschaften Munzinger Kurvengetriebe

Munzinger-Kurvengetriebe überzeugen durch viele Eigenschaften, die sie zu einer zuverlässigen und effizienten Lösung machen:

• Einfacher Aufbau - Nur zwei bewegte Teile: Kurve und Rollenstern.
• Zuverlässigkeit - Diese Getriebe sind äußerst robust gebaut und zeichnen sich durch eine lange Lebensdauer aus. Sie sind praktisch wartungsfrei, was den Einsatz im Dauerbetrieb besonders attraktiv macht.
• Präzision und Spielfreiheit - Dank des spielfreien Aufbaus sind die Kräfte, die auf das Getriebe wirken, genau berechenbar. Das sorgt für eine hohe Genauigkeit in der Bewegung und eine zuverlässige Leistung.
• Hohe Steifgkeit - Unsere Getriebe zeichnen sich durch eine sehr hohe Steifigkeit aus und sind gleichzeitig kompakt gebaut. Das sorgt für eine stabile und zuverlässige Leistung, auch bei anspruchsvollen Anwendungen.
• Umkehrbarkeit - Unsere Getriebe können in beide Drehrichtungen betrieben werden, was ihre Flexibilität in verschiedenen Anwendungen erhöht.
• Selbsthemmend - Während der Stillstandsphase sind die Getriebe selbsthemmend, was bedeutet, dass sie keine zusätzliche Verriegelung benötigen. Das sorgt für Sicherheit und einfache Handhabung.
• Sanfte Bewegung - Durch präzise Berechnungs- und Herstellungsverfahren laufen die Getriebe äußerst ruhig, schlag- und vibrationsfrei. Die formschlüssige Kraftübertragung sorgt für eine gleichmäßige und sanfte Bewegung
• Wirkungsgrad - Da nur Rollreibung auftritt, sind die Verluste minimal. Das führt zu einem sehr hohen Wirkungsgrad und macht die Getriebe besonders energieeffizient.
• Quasi wartungsfrei - Unsere Getriebe sind lebensdauergeschmiert, was bedeutet, dass sie praktisch keine Wartung benötigen und somit zuverlässig im Dauerbetrieb eingesetzt werden können.

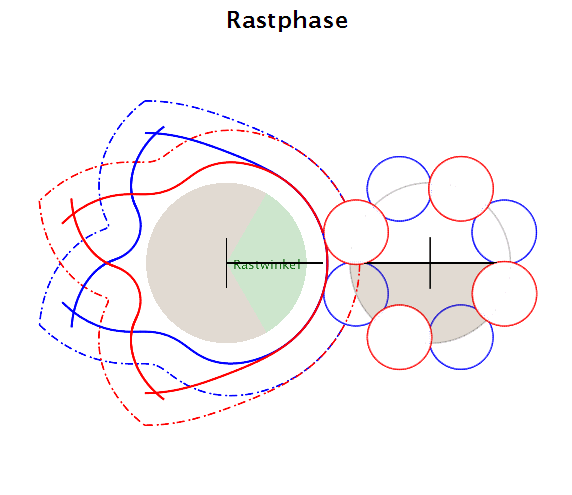

Schrittbewegung

Bei einem Schrittgetriebe wird eine antriebsseitige, kontinuierliche Drehbewegung in eine abtriebsseitige Schrittbewegung umgesetzt. Schrittgetriebe werden umgangssprachlich auch als Schrittschaltgetriebe bezeichnet.

Kurvengesteuerte Schrittgetriebe werden unterteilt in:

• Globoidkurvengetriebe - Die An- und Abtriebswelle sind um 90° versetzt. Getriebe mit Globoidkurve werden häufig im Durchlaufbetrieb eingesetzt und ermöglichen lange Rastphasen und kurze Schaltphasen. Die Anzahl der Stationen variiert in einem großen Bereich. Dank ihrer universellen Einsetzbarkeit eignen sich diese Kurvengetriebe hervorragend für hohe Leistungsanforderungen und schnelltaktende Maschinen, bei denen schnelle und präzise Bewegungswechsel notwendig sind.
• Parallelkurvengetriebe - Die An- und Abtriebswelle sind parallel. Diese Getriebe können im Durchlaufbetrieb sowie im Start-Stop Betrieb eingesetzt werden. Die Anzahl der Stationen ist im Standard auf kleine eine Anzahl an Schritten begrenzt. Parallelkurvengetriebe werden auch als Scheibenkurvengetriebe bezeichnet und eignen sich für hohe Leistungen und schnelltaktende Maschinen.
• Trommelkurvengetriebe - Die An- und Abtriebswelle sind um 90° versetzt. Getriebe mit Trommelkurven werden hauptsächlich im Start-Stop Betrieb mit kleinen Rastphasen eingesetzt. Die benötigte Rastzeit wird durch das Ein- und Ausschalten des Antriebsmotors in der Rastpahse erreicht. Die Anzahl der Stationen variiert in einem großen Bereich. Trommelkurvengetriebe werden auch als Zylinderkurvengetriebe bezeichnet.

Kurvengesteuerte Schrittgetriebe werden in vielen verschiedenen Anwendungen eingesetzt, bei denen präzise und wiederholbare Bewegungen erforderlich sind. Hier sind einige typische Einsatzgebiete:

• Automatisierungstechnik,
• Verpackungsmaschinen,
• Montageautomation,
• Füll- und Verschließmaschinen,
• Pressen- und Stanzmaschinen,
• Rundtischautomaten usw.
