Leistungen - Kurvenfertigung
Unsere Kurvenfertigung
Auf dem Gebiet der Kurvenfertigung besitzen wir Jahrzehnte lange Erfahrung, welche es uns ermöglicht:
- Kurvenscheiben,
- Nutkurven,
- Wulstkurven,

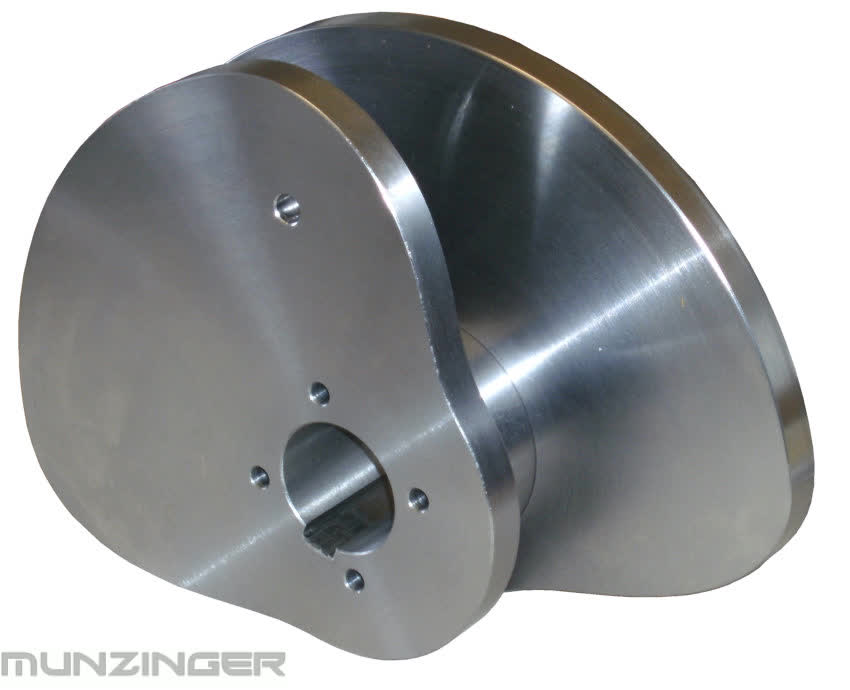

- Komplementärkurven,
- Zylinderkurven,
- Globoidkurven,
- Schaltkurvensätze,
- Kurvensegmente,
- geteilte Kurven,
- Axialkurven
in höchster Qualität und Präzession zu fertigen.
Die zur Kurvenfertigung nötige Kurvenkontur kann von uns nach Ihren Angaben berechnet oder von Ihnen durch CAD-Daten zur Verfügung gestellt werden.
Bei der komplett Bearbeitung übernehmen wir die Materialbeschaffung, das Herstellen des Halbfertigteil, das Härten sowie die Feinbearbeitung des Kurvenprofils
sowie eine eventuell nachfolgende Behandlung der Werkstückoberfläche (z.B. brünieren der Kurvenscheibe).
Gehärtete Kurvenscheiben, Zylinderkurven oder Globoidkurven können je nach Anforderung und Beanspruchung bei uns im Hause geschliffen oder hartgefräst werden.
Kurvenscheiben - Ebene Kurven
.jpg)
| Kurvenscheiben können nach folgenden Kenngrößen gefertigt werden: | |
| Max. Durchmesser: | 800 mm |
| Max. Höhe: | 500 mm |
| Max. Gewicht: | 750 kg |

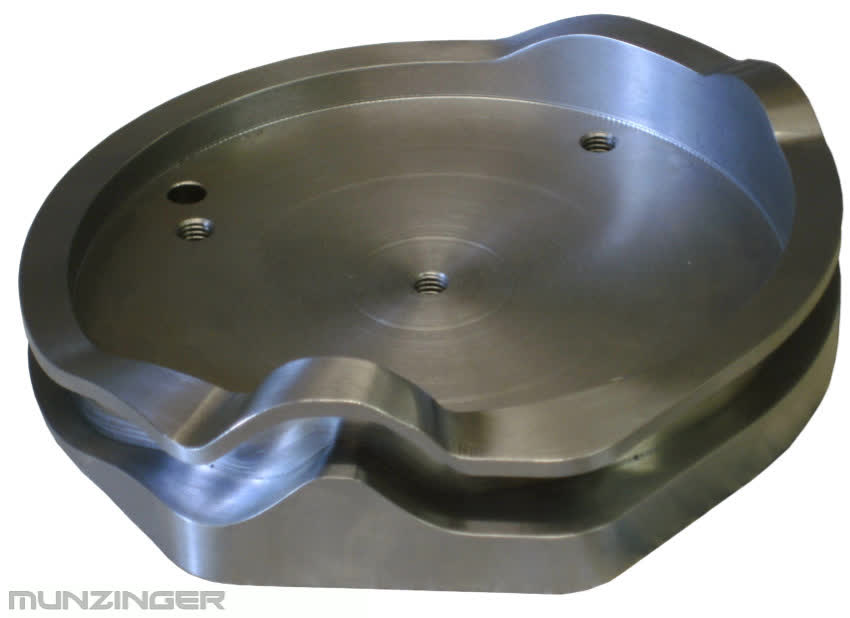

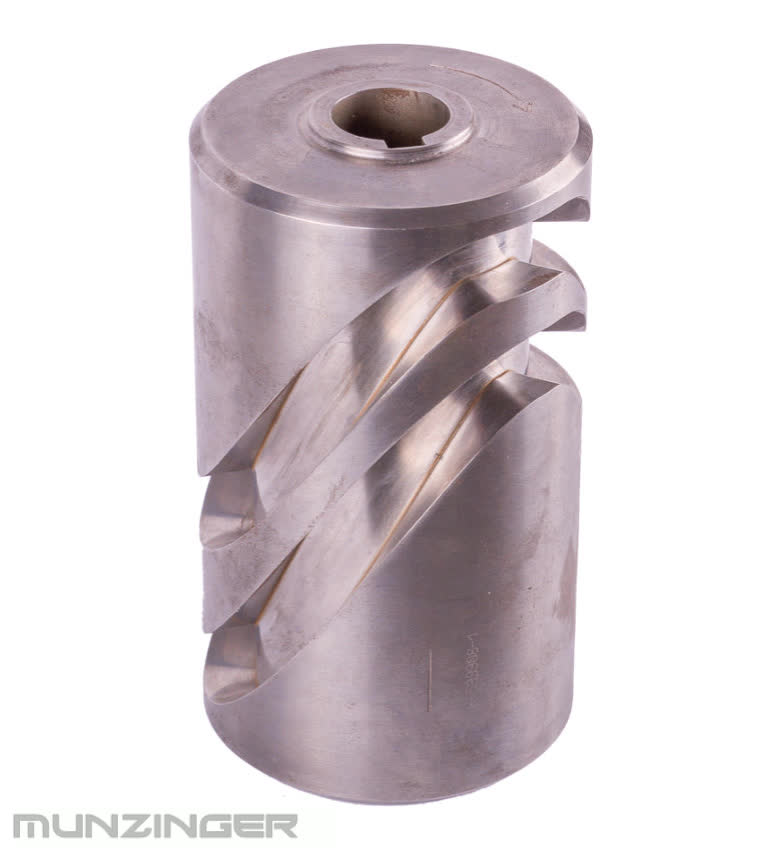

Zylinderkurven
.jpg)
| Zylinderkurven können nach folgenden Kenngrößen gefertigt werden: | |
| Max. Durchmesser: | 800 mm |
| Max. Höhe: | 650 mm |
| Max. Gewicht: | 750 kg |

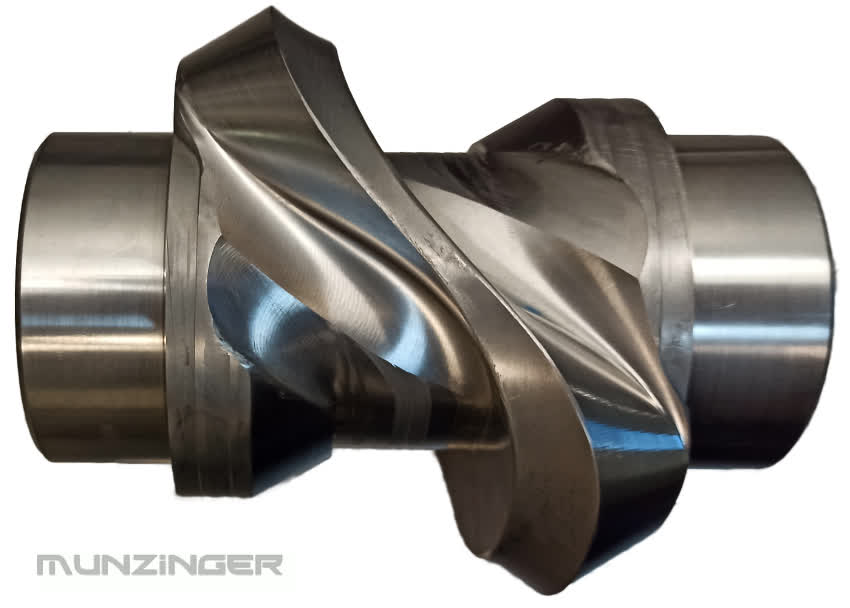

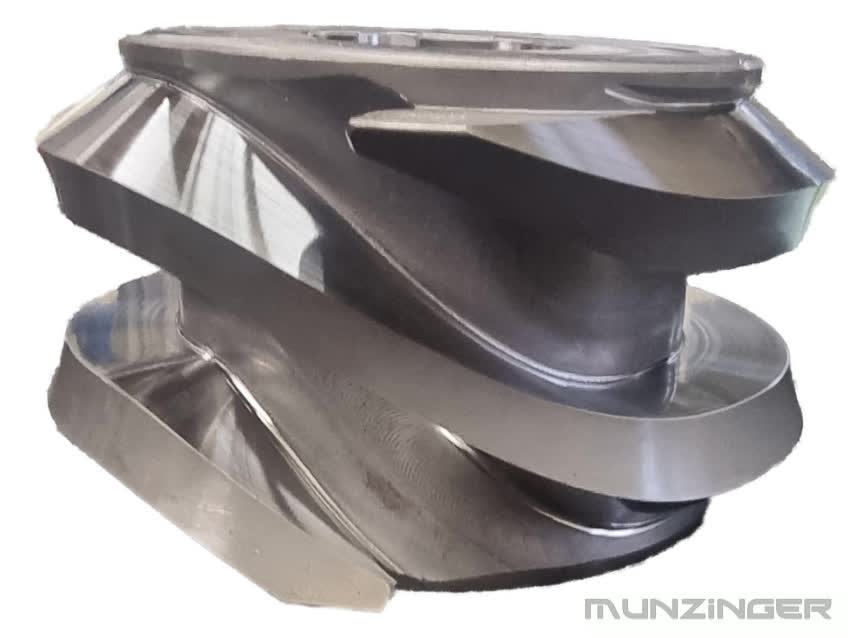

Globoidkurven
.jpg)
.jpg)
| Globoidkurven können nach folgenden Kenngrößen gefertigt werden: | |
| Max. Durchmesser: | 525 mm |
| Max. Höhe: | 500 mm |
| Max. Gewicht: | 400 kg |
Werkstoffe
| Gängige Werkstoffe für Kurvenscheiben, Zylinderkurven (Trommelkurven) sind beispielsweise: | |
| Baustähle: | S235, S355, usw. |
| Einsatzstähle: | 16MnCr5, 20MnCr5, 18CrNiMo7-6 usw. |
| Vergütungsstähle: | C45, C60, 42CrMo4, 36CrNiMo4, usw. |
| Werkzeugstähle: | X100CrMov5, X155CrMoV12, usw. |
| Korrosionsbest. Stähle: | 1.4112, 1.4301, 1.4404, 1.4462 usw. |
| Gusswerkstoffe: | GJS 500, GJS 600, usw. |
| Sonderstähle: | Inconel, Böhler K340, usw. |
| Kunststoffe: | PA 6, POM, Lauramid, usw. |
Oberflächenbehandlung
| Wir bieten folgende Verfahren für die Oberflächenbehandlung an: |
|
| Härten: | Einsatzhärten |
| Nitrierhärten (Gasnirtrieren, Plasmanitrieren, Salzbadnitrieren) | |
| Flammhärten | |
| Induktionshärten | |
| Durchhärten | |
| Vakuumhärten | |
| Laserhärten | |
| Oberflächenschutz: | Brünieren |
| Phosphatieren | |
| Verzinken | |
| Pulverbeschichten | |
| Lackieren | |
| Vernickeln | |
| Kolsterisieren | |
